วันนี้ผมขอแนะนำความสามารถด้านการทำโมเดลของ CADmeister
CADmeister มีความสามารถในการทำโมเดลที่ยืดหยุ่น ซึ่งได้รับการปรับให้เหมาะสมสำหรับงานออกแบบแม่พิมพ์ (Mold) และแม่พิมพ์ปั๊ม (Press Die) โดยเฉพาะ
- ช่วยให้สามารถออกแบบได้อย่างมีประสิทธิภาพ แม้ในกรณีที่ชิ้นงานมีพื้นผิวอิสระ (Freeform Surface) และรัศมีที่ซับซ้อน
- ช่วยให้กระบวนการออกแบบแม่พิมพ์มีความคล่องตัวมากขึ้น ตั้งแต่การสร้างโมเดลผลิตภัณฑ์ตามรูปทรงของชิ้นงาน ไปจนถึงการสร้าง Cavity / Core และการปรับปรุงคุณภาพของพื้นผิวโมเดล
[ฟังก์ชันการทำโมเดลของ CADmeister]― เหตุผลที่นักออกแบบแม่พิมพ์ Mold และ Press Die เลือกใช้ CADmeister
- การทำโมเดลแบบผสมระหว่าง Surface และ Solid (Hybrid Modeling)
- รองรับการออกแบบทั้งแบบ Parametric และ Non-parametric
- ฟังก์ชัน Fillet ขั้นสูง
- เครื่องมือปรับปรุงคุณภาพพื้นผิว (Surface Quality Refinement)
- รองรับการแลกเปลี่ยนข้อมูลได้หลากหลายรูปแบบ
1. การทำโมเดลแบบผสมระหว่าง Surface และ Solid (Hybrid Modeling)

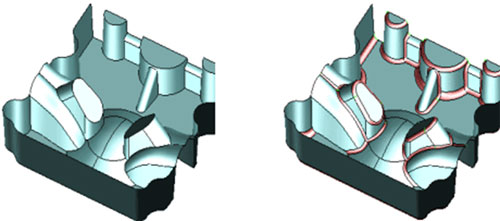

รูปทรงของชิ้นงานมักประกอบด้วยพื้นผิวอิสระ (Free-form Surface) จำนวนมาก ซึ่งมีความซับซ้อนสูง ทำให้การออกแบบแม่พิมพ์และการปรับแก้ในส่วนที่เกี่ยวข้องกับรูปทรงเป็นงานที่ค่อนข้างยากค่ะ
CADmeister เป็นการทำโมเดลแบบ Hybrid ที่สามารถทำงานกับข้อมูลแบบ Wireframe, Surface และ Solid ร่วมกันได้ในสภาพแวดล้อมเดียว
นอกจากนี้ ยังสามารถทำ Boolean Operation (เช่น Union, Subtract และ Intersect) ระหว่าง Surface และ Solid ได้ ทำให้สามารถสร้างโมเดลได้อย่างยืดหยุ่น โดยไม่ต้องกังวลถึงความแตกต่างของประเภทข้อมูลครับ
ตัวอย่างเช่น สามารถดำเนินการต่าง ๆ ได้โดยตรงระหว่างรูปทรงของชิ้นงาน (Surface) และบล็อกแม่พิมพ์ (Solid) ทำให้กระบวนการสร้าง Cavity และ Core มีประสิทธิภาพและรวดเร็วยิ่งขึ้นครับ
บ่อยครั้งที่เราได้รับข้อมูลชิ้นงานมาในรูปแบบ Surface Model ดังนั้นการที่สามารถสร้าง Cavity และ Core ได้โดยไม่ต้องแปลงเป็น Solid ก่อน ดูช่วยให้งานสะดวกขึ้นมากค่ะ คิดว่าเป็นฟังก์ชันที่เหมาะมากสำหรับงานออกแบบแม่พิมพ์ค่ะ
2. การออกแบบทั้งแบบ Parametric และ Non-parametric
เรามักจะได้ไฟล์งานประเภท IGES หรือ STEP จากลูกค้าค่ะ สามารถแก้ไขไฟล์ประเภทนี้ได้ไหมคะ?
ได้ครับ
ใน CADmeister สามารถออกแบบได้ทั้งแบบ Parametric และ Non-parametric
นอกจากนี้ ยังสามารถเริ่มทำโมเดลได้โดยตรงจากข้อมูลที่นำเข้า เช่น ไฟล์ IGES ได้อีกด้วยครับ
แล้วในกรณีที่มีการเปลี่ยนแปลงแบบ Design ล่ะคะ?
ไม่มีปัญหาครับ

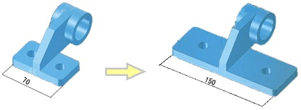

ด้วยฟีเจอร์แบบ Parametric คุณสามารถปรับเปลี่ยนขนาด (Dimension) และแก้ไขแบบได้อย่างง่ายดาย
นอกจากนี้ ยังสะดวกมากเมื่อต้องการนำข้อมูลการออกแบบแม่พิมพ์เดิมกลับมาใช้ซ้ำ (Reuse) อีกด้วยครับ
การที่สามารถเลือกการทำโมเดลแบบ Parametric หรือ Non-parametric ได้ตามวัตถุประสงค์ ถือว่าเป็นประโยชน์มากเลยค่ะ
- Non-parametric: การแก้ไขรูปทรงโดยตรง (Geometry) เพื่อปรับแก้แบบได้อย่างรวดเร็ว
- Parametric: การควบคุมการออกแบบด้วยค่ามิติ (Dimension) เพื่อรองรับการเปลี่ยนแปลงของแบบ
3. ฟังก์ชัน Fillet ขั้นสูง
โดยทั่วไปแล้ว รูปทรงของชิ้นงานมักมีส่วนโค้ง (Radii) อยู่เป็นจำนวนมาก
การสร้าง Fillet จะยากไหมคะ?
ไม่ยากครับ

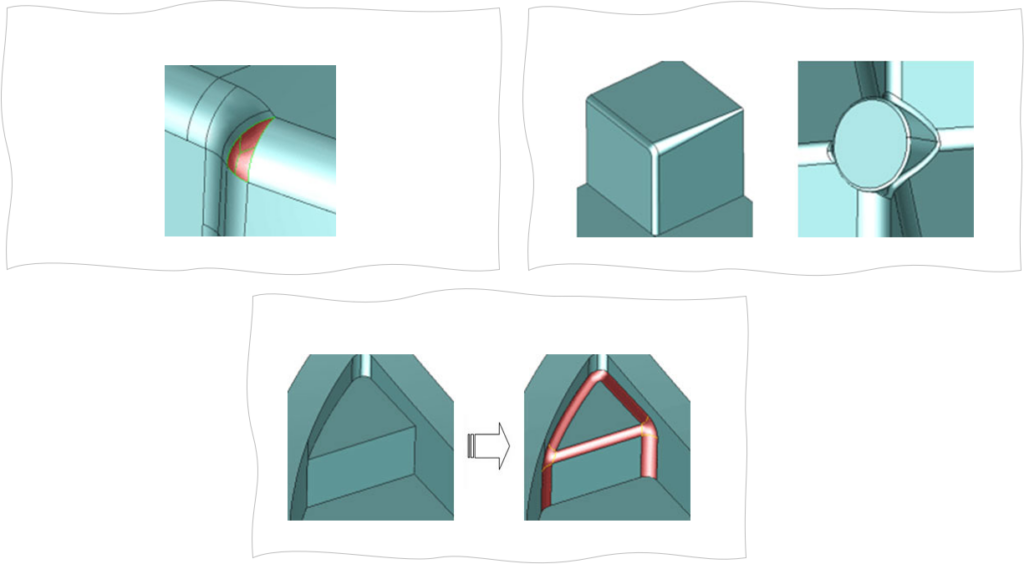

CADmeister มีฟังก์ชัน Fillet ให้เลือกใช้งานหลากหลาย เช่น Section Fillet, Planar Fillet และ Variable Fillet เป็นต้น
นอกจากนี้ ยังมีฟังก์ชัน Automatic Fillet ที่สามารถตรวจจับขอบ (Edges) ได้โดยอัตโนมัติ และสร้าง Fillet ได้ทันทีครับ

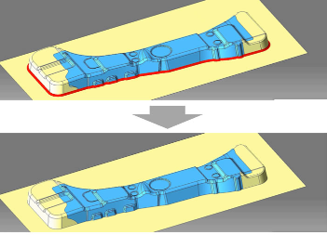

นอกจากนี้ ยังมีฟังก์ชันที่สามารถลบพื้นผิว Fillet ออกจากข้อมูลชิ้นงานที่นำเข้า และกู้คืนขอบมุมคม (Sharp Edge) ให้กลับมาได้ครับ
แล้วกรณีรัศมี (Radii) ที่ไม่ได้ระบุค่าไว้ในแบบ Drawing สามารถจัดการได้ไหมคะ?
ได้ครับ โดยใช้ฟังก์ชัน Automatic Fillet ก็สามารถใส่ Fillet ให้กับขอบเหล่านั้นได้อย่างมีประสิทธิภาพเช่นกันครับ
ในการออกแบบแม่พิมพ์ มักมีรัศมีขนาดเล็กจำนวนมาก ดังนั้นการที่ระบบสามารถตรวจจับขอบได้โดยอัตโนมัติและใส่ Fillet ได้โดยใช้ความพยายามน้อยลง จะช่วยให้งานออกแบบสะดวกและมีประสิทธิภาพมากขึ้นค่ะ
4. เครื่องมือปรับปรุงคุณภาพพื้นผิว (Surface Quality Refinement)
บางครั้งคุณภาพของพื้นผิวก็ลดลงบริเวณจุดตัดของ Fillet ค่ะ
CADmeister มีฟังก์ชัน Surface Healing

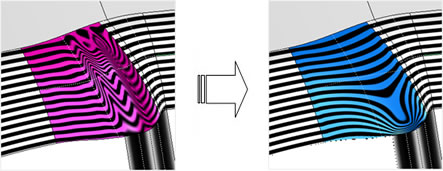

สามารถสร้างพื้นผิวใหม่ให้กับพื้นผิวที่เกิดรอยย่นหรือบิดงอ ซึ่งมักพบที่บริเวณจุดตัดของ Fillet ให้กลับมาเป็นพื้นผิวที่เรียบ และยังคงความต่อเนื่องกับพื้นผิวรอบข้างได้ครับ
การปรับปรุงคุณภาพของพื้นผิวจะช่วยให้สามารถสร้าง Toolpath ใน CAM ได้ดีขึ้น และยังช่วยยกระดับคุณภาพของงาน Machining อีกด้วยค่ะ
5. รองรับการแลกเปลี่ยนข้อมูลได้หลากหลายรูปแบบ

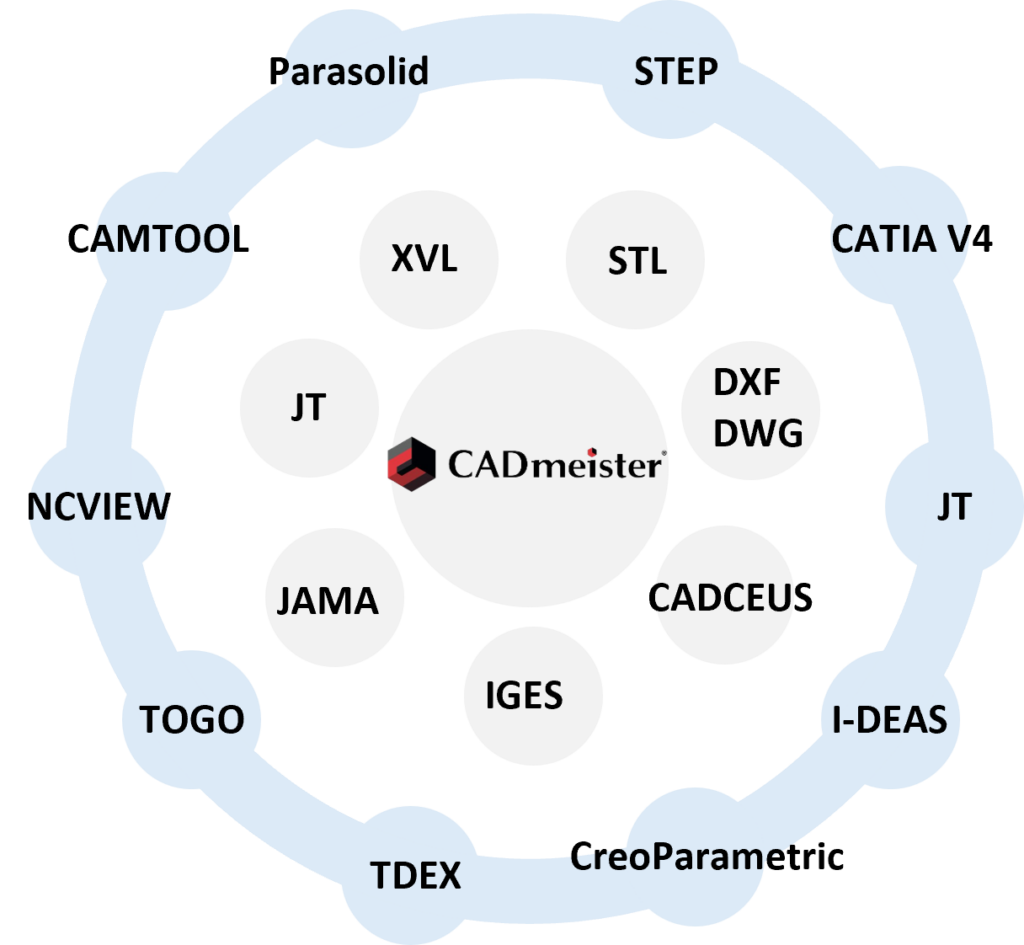

CADmeister มีทั้งฟังก์ชันการแปลงไฟล์มาตรฐาน และโมดูลเสริมสำหรับการแปลงไฟล์เพิ่มเติมให้เลือกใช้งานครับ
ดีเลยค่ะ มีฟังก์ชันการแปลงไฟล์พื้นฐานมาให้ตั้งแต่แรก และยังสามารถเพิ่มตัวเลือกเพิ่มเติมได้ตามความต้องการ ทำให้สามารถทำงานร่วมกับพาร์ตเนอร์ที่ใช้ระบบ CAD ต่างกันได้สะดวกยิ่งขึ้นค่ะ
CADmeister มีฟังก์ชันการทำโมเดลที่จำเป็นสำหรับงานออกแบบแม่พิมพ์อย่างครบถ้วน
จึงสามารถนำไปใช้งานได้อย่างมีประสิทธิภาพในงานออกแบบจริงค่ะ
